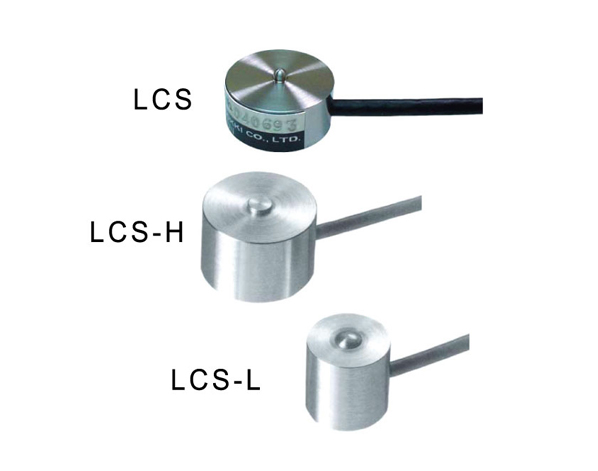

    LCS超小型压缩荷重元

     详情说明
    LCS

    LCS

    超小型压缩荷重元
    ◆ 超小的体积设计可放置于一般荷重传感器所无法容纳的超小空间,
    且一样可提供高精度及稳定的输出,钢造材质及结构设计亦允许其连
    用于高荷重的压缩试验。

    尺寸表

    型号

    规格容量

    φA

    B

    C

    φD

    LCS-10N

    10N

    16

    12

    2

    2.5

    LCS-20N

    20N

    16

    12

    2

    2.5

    LCS-50N

    50N

    16

    12

    2

    2.5

    LCS-100N

    100N

    20

    11.5

    2

    2.5

    LCS-200N

    200N

    20

    11.5

    2

    2.5

    LCS-500N

    500N

    20

    11.5

    2

    2.5

    LCS-1KN

    1kN

    20

    11.5

    2

    2.5

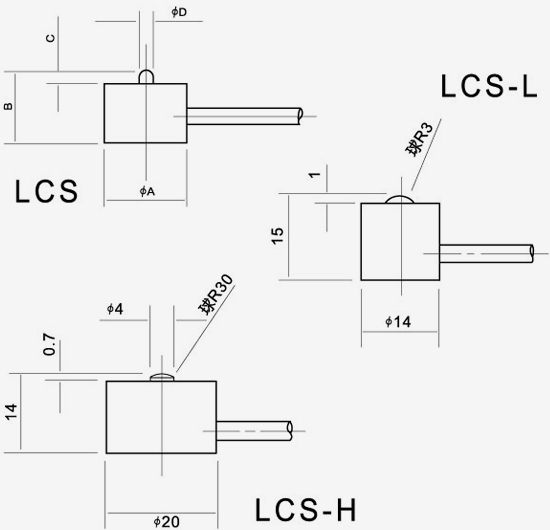

    外型图

    规格参数

    型号/项目

    LCS

    LCS-L

    LCS-H

    规格容量

    10N〜1KN

    1KN〜10KN

    5KN〜30KN

    规格输出电压

    约1mv/v(10n~50n为0.5mv/v)

    约1mv/v

    约1mv/v

    非直线性

    0.5%R.O.

    1%R.O.

    2%R.O.

    磁滞性

    0.5%R.O.

    1%R.O.

    2%R.O.

    建议施加电压

    5V

    5V

    5V

    容许施加电压

    10V

    10V

    10V

    输入/出阻抗

    350Ω±1%

    350Ω

    350Ω

    容许过负荷

    120%R.C.

    120%R.C.

    120%R.C.

    电缆线

    ¢3.4芯隔离线 长5m

    ¢3.4芯隔离线 长5m

    ¢3.4芯隔离线 长5m

    重量

    约75g

    约70g

    约85g
