    TCF非回转型扭力传感器

     详情说明

    TCF

    非回转型扭力传感器

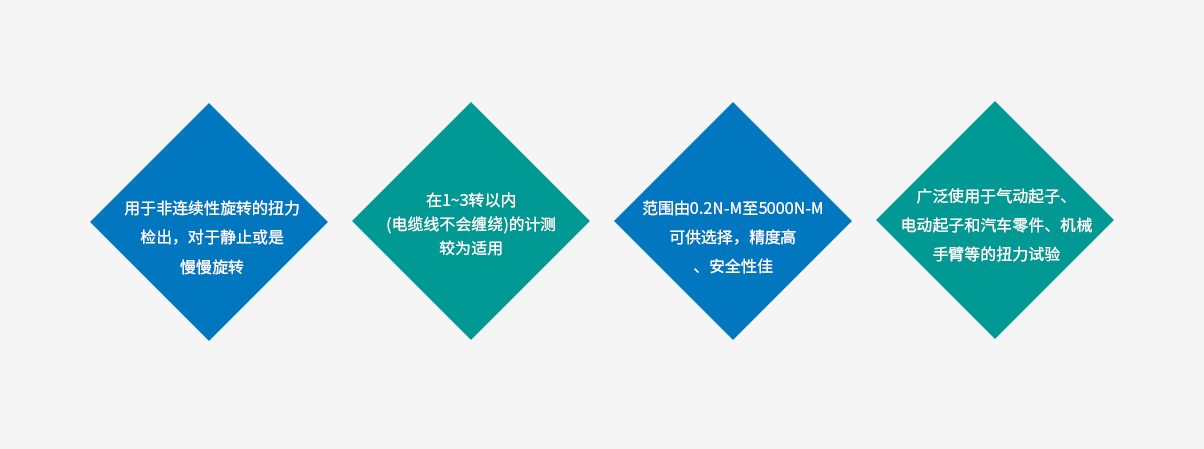

    ◆ 用于非连续性旋转的扭力检出,对于静止或是慢慢
    旋转。在1~3转以内(电缆线不会缠绕)的计测较为适用。
    范围由0.2N-m至5000N-m可供选择,精度高、安全性佳。
    ◆ 广泛使用于气动起子、电动起子和汽车零件、机械
    手臂等的扭力试验。
    规格参数

    规格容量

    0.2Nm~5000N-m

    规格输出电压

    1mV/V±1%(0.2Nm为0.7mV/V)

    非直线性

    0.3% R.O. (0.2Nm~5N-m为0.5%R.O.)

    磁滞性

    0.3% R.O. (0.2Nm~5N-m为0.5%R.O.)

    重复性

    0.2% R.O.

    建议施加电压

    10V

    容许施加电压

    18V

    输入/出阻抗

    350Ω±1%

    绝缘阻抗

    2000MΩ以上

    温度对零点之影响

    ±0.01%R.O./ ℃

    温度对输出之影响

    ±0.01%/℃

    容许过负荷

    120%R.C.

    电缆线

    ∮10、4芯隔离线,长3m(500N-m以上)
    ∮6、4芯隔离线,长2m(1~200N-m)
    ∮3、4芯隔离线,长2m(0.2~0.5Nm)

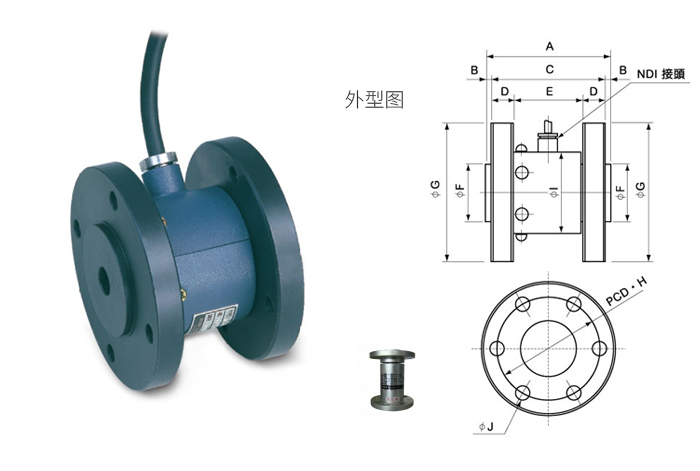

    尺寸表

    型号

    规格容量

    A

    B

    C

    D

    E

    φF

    φG

    H

    I

    φJ

    重量

    (kg)

    TCF-0.2N

    0.2N・m

    61

    3

    55

    5

    45

    20

    48

    38

    26

    2×4-4.5

    0.32

    TCF-0.5N

    0.5N・m

    61

    3

    55

    5

    45

    20

    48

    38

    26

    2×4-4.5

    0.32

    TCF-1N

    1N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-2N

    2N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-5N

    5N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-10N

    10N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-20N

    20N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-50N

    50N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.2

    TCF-100N

    100N・m

    61

    3

    55

    10

    35

    40

    80

    66

    48

    2×4-6.5

    1.3

    TCF-200N

    200N・m

    86

    3

    80

    15

    50

    40

    98

    78

    58

    2×6-10.5

    2.20

    TCF-500N

    500N・m

    130

    5

    120

    20

    80

    60

    118

    95

    58

    2×6-10.5

    4.20

    TCF-1000N

    1000N・m

    136

    3

    130

    20

    90

    60

    146

    115

    75

    2×6-14

    6.50

    TCF-2000N

    2000N・m

    146

    3

    140

    25

    90

    60

    166

    130

    88

    2×8-18

    9.70

    TCF-5000N

    5000N・m

    176

    3

    170

    35

    100

    60

    197

    155

    98

    2×12-17

    18.00
