    LCH冲床用荷重元

     详情说明

    LCH

    冲床用荷重元
    ◆ 这是一款用于冲打、压入、铆接等的冲床业用传感器,
    范围由5KN到500KN。
    ◆ 可利用两端面4个安装孔,以凸缘治具连接上面的
    油压缸轴和冲压模具。
    ◆ 小型、重量轻,可简单地安装于旧有的冲床。广泛使用
    于冲压件的良否判定,和压入至一定位移量的荷重管理。
    规格参数

    规格容量

    5KN〜500KN

    规格输出电压

    1mV/V±1%

    非直线性

    0.3%R.O.

    磁滞性

    0.3%R.O.

    重复性

    0.1%R.O.

    建议施加电压

    10V

    容许施加电压

    18V

    输入/出阻抗

    700Ω±1%(5KN为350±1%)

    绝缘阻抗

    2000MΩ以上

    温度补偿范围

    -10~+70℃

    容许温度范围

    -20~+100℃

    温度零点之影响

    ±0.01%R.O./℃

    温度对输出之影响

    ±0.01%/℃

    容许过负荷

    120%R.C.

    电缆线

    ∮6、4芯隔离线,长3m

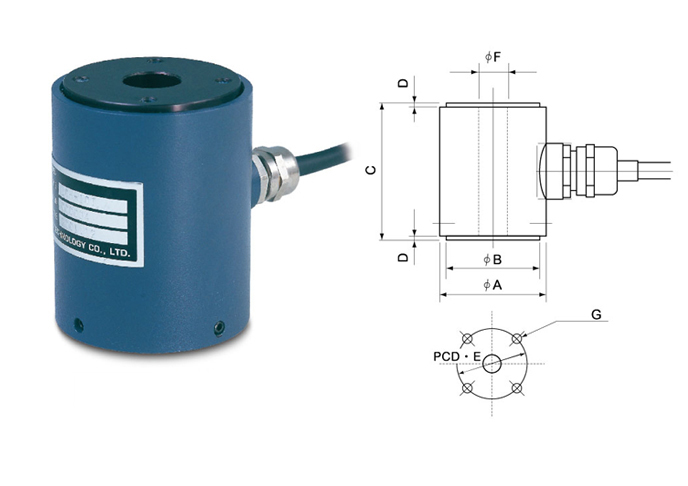

    尺寸表

    型号

    规格容量

    φA

    φB

    C

    D

    φE

    φF

    G

    mass

    ( kg )

    LCH-5KN

    5kN

    40

    35

    50

    1

    24

    10

    2×4-M4 Depth 8

    0.3

    LCH-10KN

    10kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    0.95

    LCH-20KN

    20kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-30KN

    30kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-50KN

    50kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-100KN

    100kN

    62

    55

    80

    2

    44

    *

    2×4-M5 Depth 8

    1.3

    LCH-200KN

    200kN

    88

    80

    100

    2

    60

    20

    2×4-M8 Depth 12

    2.9

    LCH-300KN

    300kN

    100

    90

    120

    2

    70

    20

    2×4-M8 Depth 15

    4.6

    LCH-500KN

    500kN

    134

    120

    150

    2

    90

    30

    2×4-M10 Depth 16

    11

    *LCH-100KN的中心贯穿孔上、下各6mm处为φ18,中间部分为φ12贯穿孔。
