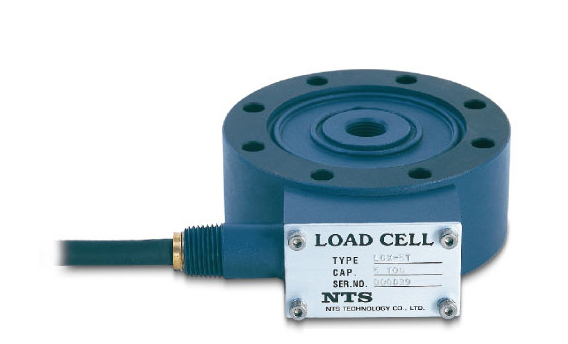

    LCX薄型高精度压缩荷重传感器

     详情说明

    LCX

    薄型高精度压缩荷重传感器
    ◆ 这是一款薄型、高精度、高出力的传感器,构造坚固、安全性高。
    对于弯曲作动和横向偏荷重有很强的作用效果,并具备疲劳寿命佳等多种特长。

    产品特点

    ◆ 使用于材料试验机、疲劳试验机、不定方向
    的荷重试验等用途,可发挥优易特性。
    ◆ 薄型、高精度、高出力。
    ◆ 疲劳寿命长。
    ◆ 弯曲作动和横向荷重有很强的作用效果。
    ◆ 特别订购的内容。
    ◆ 荷重作动部螺牙的变更。
    ◆ 安装相关尺寸的变更。

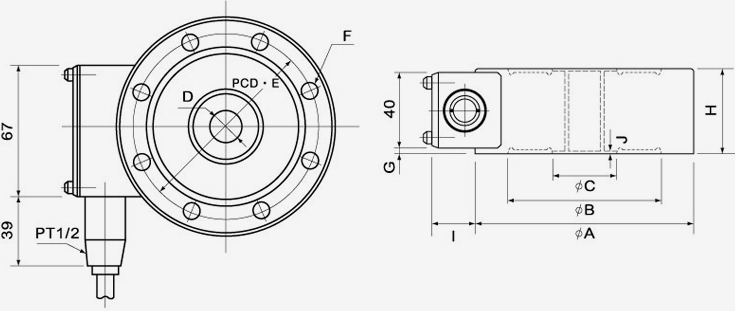

    外型图

    规格参数

    规格容量

    5KN~2000KN

    规格输出电压

    2mV/V±0.25%

    非直线性

    0.05% R.O.

    磁滞性

    0.05% R.O.

    重复性

    0.03% R.O.

    建议施加电压

    10V

    容许施加电压

    18V

    输入/出阻抗

    350Ω±1%

    绝缘阻抗

    2000MΩ以上

    温度补偿范围

    -10~+70℃

    容许温度范围

    -20~+100℃

    温度零点之影响

    ±0.005%R.O./℃

    温度对输出之影响

    ±0.005%/℃

    容许过负荷

    150%R.C.

    电缆线

    ∮10、4芯隔离线,长3m

    尺寸表

    型号

    规格容量

    φA

    φB

    φC

    D

    E

    F

    G

    H

    I

    J

    重量

    ( kg )

    LCX-5KN

    5KN

    118

    82

    36

    M18 P1.5

    100

    8-φ9

    3

    46

    25

    1

    3.2

    LCX-10KN

    10KN

    118

    82

    36

    M18 P1.5

    100

    8-φ9

    3

    46

    25

    1

    3.2

    LCX-20KN

    20KN

    118

    82

    36

    M18 P1.5

    100

    8-φ9

    3

    46

    25

    1

    3.2

    LCX-30KN

    30KN

    118

    82

    36

    M18 P1.5

    100

    8-φ9

    3

    46

    25

    1

    3.2

    LCX-50KN

    50KN

    118

    82

    36

    M18 P1.5

    100

    8-φ9

    3

    46

    25

    1

    3.2

    LCX-100KN

    100KN

    138

    94

    48

    M24 P2

    116

    8-φ11

    5

    50

    25

    1

    5

    LCX-200KN

    200KN

    182

    126

    76

    M39 P2

    154

    8-φ14

    10

    60

    28

    1

    9.65

    LCX-300KN

    300KN

    182

    126

    76

    M39 P2

    154

    8-φ14

    10

    70

    28

    1

    12

    LCX-500KN

    500KN

    226

    153

    92

    M50 P2

    190

    12-φ18

    25

    90

    28

    1

    21.5

    LCX-1000KN

    1000KN

    310

    200

    138

    M76 P3

    256

    8-φ26

    35

    110

    28

    2

    60

    LCX-2000KN

    2000KN

    370

    252

    160

    M100 P3

    314

    12-φ26

    55

    150

    28

    2

    95
