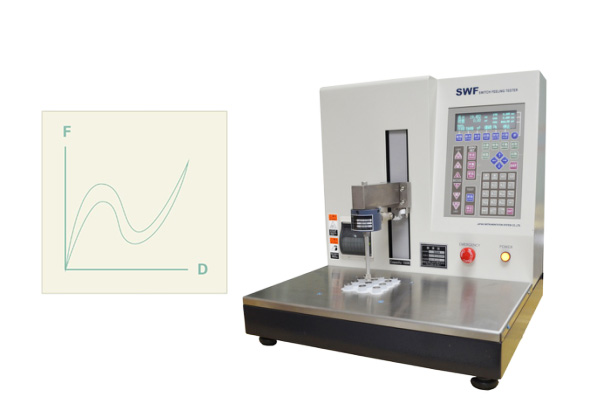

    SWF按键荷重曲线试验机

     详情说明

    SWF

    按键荷重曲线试验机
    本测定器是针对导电橡胶、薄膜开关、金属弹片等有触感之按键所
    设计开发的专用机种。
    SWF-100N伺服系统控制,采用高级滚珠螺杆带动,高精度、高效能,

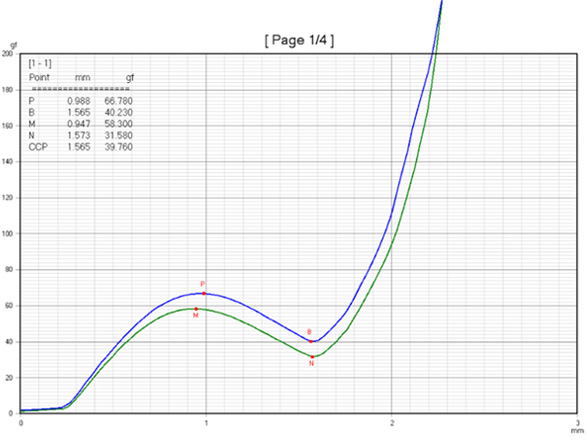

    完全表现按键触感开关的『荷重-行程』特性曲线试验,其优越特
    性使整个测试过程变得简单又快速。
    SWF-按键荷重曲线试验机 8大特点
    • 一次完成测试

      可直接设定测试速度、测定
      荷重、测定行程、伺服控制
      一次完成测试。
    • 可设定间隔时间,次数

      可设定间隔时间及次数直接
      完成测试。
    • 可单击操作

      可单机操作,上下限公差设定、
      图形表示、GO/NG判定声音。
    • 记忆功能强

      测定条件设定可记忆最大50组。
    • 数据自动印刷

      直接打印机印刷测试数据,
      设上下限工程能力指数统计
      数据自动印刷处理。
    • 操作简单

      计算器软件连接(RS-232C),
      量侧曲线编排数,量测数据、
      选择打印,转至PDF档Email
      皆可轻松完成。
    • 可连接计算器

      计算器连接时,测试条件、
      规范、次数、曲线图等皆由
      计算器画面来设定。
    • 可同时测量阻抗

      计算器软件可同时测量阻抗
      (阻抗计软件另购),除
      按键触感外,压缩、引张也可
      搭配其他荷重元测量。

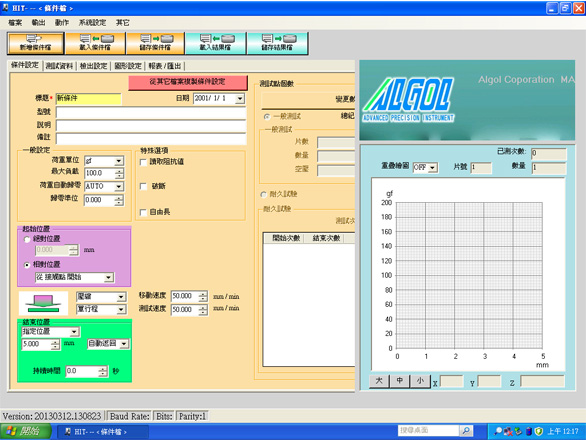

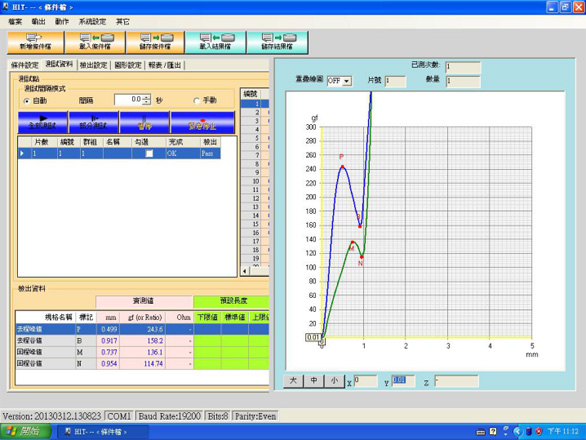

    软体介面
    操作视频
    机台规格
    机种名称 SWF-100N
    适应规范 JIS B 7721 引张・压缩试验机1级
    长度分辨率 0.001mm
    行 程 150mm
    长度精度 ±(0.05+0.0001L)mm以内(L为任意长度mm)
    测头移动速度 1~1000mm/min
    测头移动控制 精密滚珠螺杆及伺服马达控制
    依据移动键移动 高速: 速度 600 (mm/min) 寸动 1(mm)
    中速: 速度 60 (mm/min) 寸动 0.1(mm)
    低速: 速度 6 (mm/min) 寸动 ------
    负荷容量 本体耐荷重100N ※依据更换使用的荷重元负荷容量来变化
    适用荷重元 10N~100N 0.5~3.0mV/V
    显示范围切换 2范围自动切换
    荷重分辨率 荷重元容量的1/10以下→10万分之1
    荷重元容量的1/10以上→1万分之1
    例: 10N 荷重元 1N以下分辨率是0.0001N 1N以上分辨率是0.001N
    50N 荷重元 5N以下分辨率是0.0005N 5N以上分辨率是0.005N
    荷重精度 显示值的1%以内(传感器精度:0.05%R.O.)
    单位选择 mN、N、gf、ibf、kgf
    保护停止功能 依上、下极限开关停止
    依软件设定之上、下极限功能停止
    按下STOP键或非常停止开关停止
    O.L停止・超过设定上限而停止
    介 面 RS232C:COM1→PC
    I/O PORT(选配):输出入使用光耦合器绝缘+COM、输入8点、输出8点
    电源电压 AC100V~240V
    尺 寸 W450*D400*H480
    重 量 约30kg
