    LRM拉伸及压缩型荷重元

     详情说明

    LRM

    拉伸及压缩型荷重元
    ◆ 这是一款小型且高精度、高出力的拉压两用型传感器,拉压两方出力
    误差小、信赖度高。
    ◆ 范围由10N到20KN可供选择,广泛使用于材料试验,和汽车零组件
    的性能试验等的工业计测。

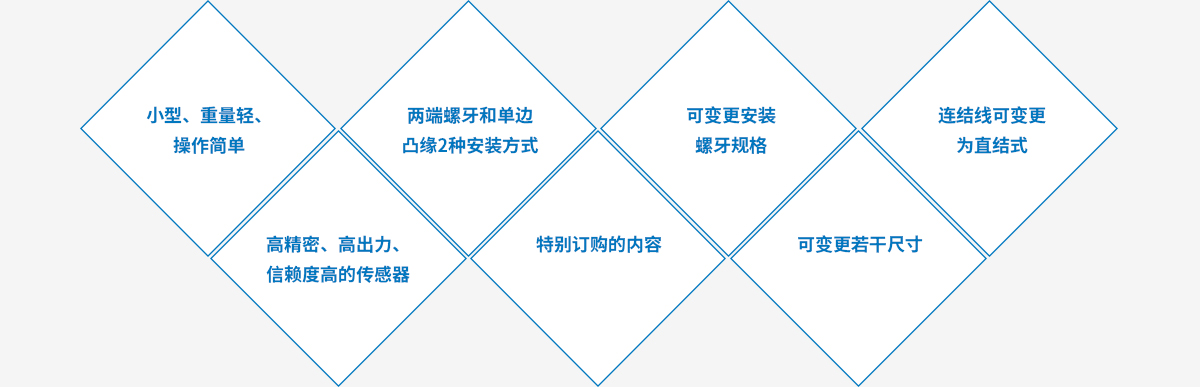

    LRM 系列拉伸及压缩型荷重元七大特点
    规格参数

    规格容量

    10N~20KN

    规格输出电压

    2mV/V 1%(10N-50N为1m/V/V,100N为1.5mV/V

    规格输出电压

    0.05% R.O.

    磁滞性

    0.05% R.O.

    重复性

    0.05% R.O.

    建议施加电压

    10V(10N~50N为5V)

    容许施加电压

    18V(10N~50N为10V)

    输入/出阻抗

    350Ω±1%

    绝缘阻抗

    2000MΩ以上

    温度补偿范围

    -10~+70℃

    容许温度范围

    -20~+100℃

    温度零点之影响

    ±0.01%R.O./℃

    温度对输出之影响

    ±0.01%/℃

    容许过负荷

    120%R.C.

    电缆线

    ∮6、4芯隔离线,长2m
    5KN以上,長3m

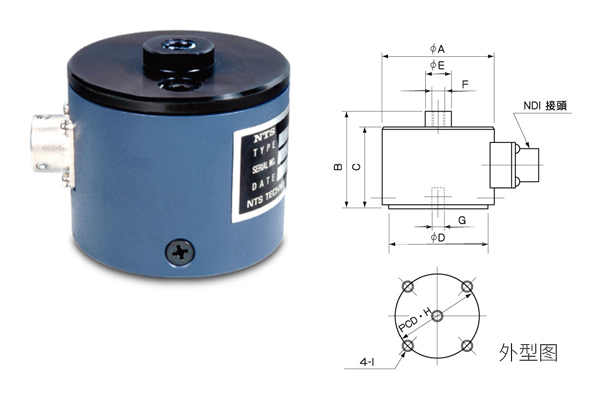

    尺寸表

    型号

    规格容量

    φA

    B

    C

    φD

    φE

    F

    G

    H

    I

    重量

    ( kg )

    LRM-20N

    20N

    52

    45

    38

    47

    12

    M6P1 Depth 8

    M6P1 Depth 6

    38

    M4 Depth 6

    0.26

    LRM-50N

    50N

    52

    45

    38

    47

    12

    M6P1 Depth 8

    M6P1 Depth 6

    38

    M4 Depth 6

    0.26

    LRM-100N

    100N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-200N

    200N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-500N

    500N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-1KN

    1kN

    70

    65

    60

    64

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    1.3

    LRM-2KN

    2kN

    70

    65

    60

    64

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    1.3

    LRM-5KN

    5kN

    70

    85

    85

    60

    -

    M12P1.75 Depth 15

    M12P1.75 Depth 15

    40

    M5 Depth 10

    1.7

    LRM-10KN

    10kN

    88

    110

    110

    80

    -

    M18P1.5 Depth 22

    M18P1.5 Depth 22

    60

    M8 Depth 12

    3.5

    LRM-20KN

    20kN

    98

    110

    110

    90

    -

    M18P1.5 Depth 22

    M18P1.5 Depth 22

    60

    M8 Depth 12

    4.5
