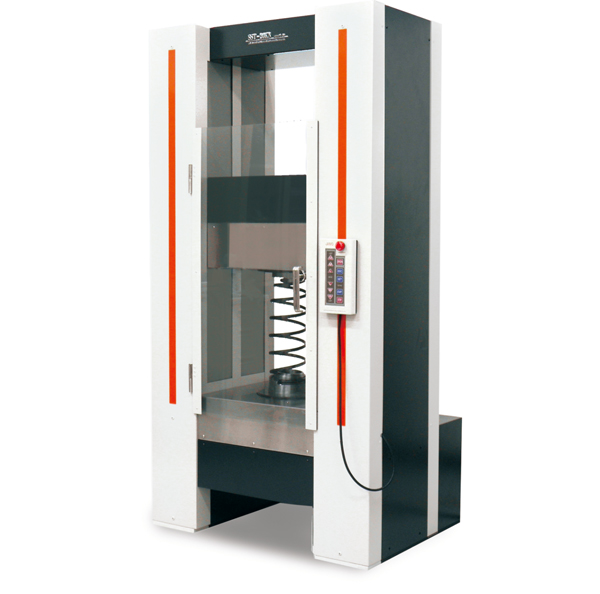

SST-20KN,50KN

减震弹簧侧向力试验机
侧向力+外径测定功能
有助于最先进的弹簧开发

是本公司对长期研发的弹簧侧向力测定组件，进一步升级的最新
弹簧试验机！上下压缩板各装配有3个传感器，加上XY轴用3个传感器，
共计使用9个传感器，通过专用软件可以一次测试压缩荷重、
上下中心位置、侧向力、侧向力作用角度、力矩等减震弹簧所要求
的各项数据！

好质量，不怕解析

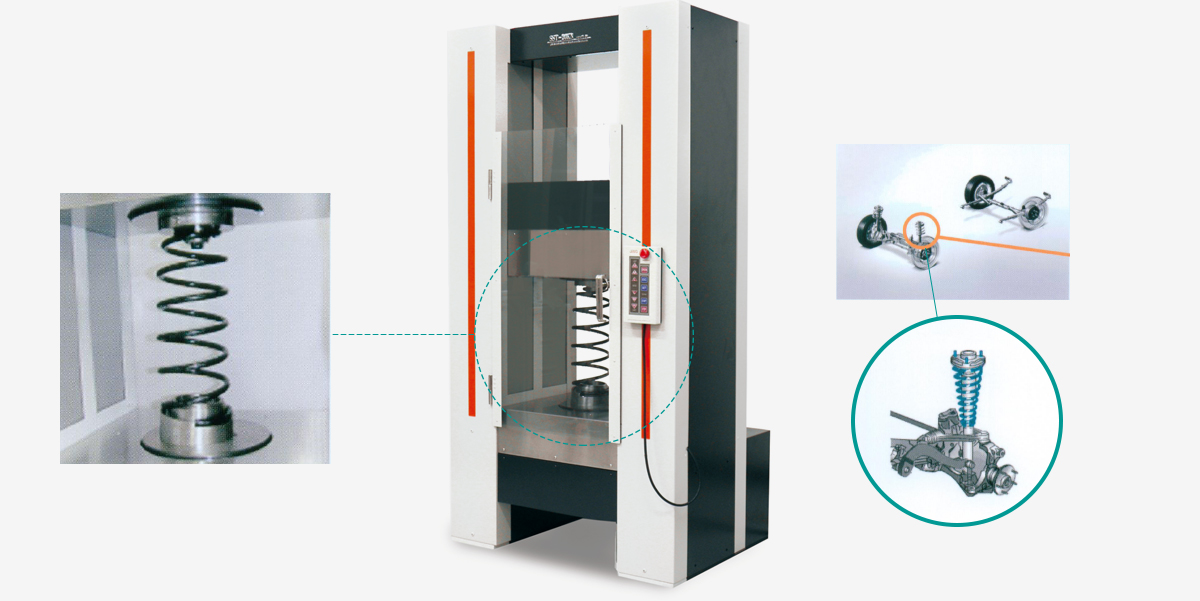

减震弹簧侧向力试验机细节展示

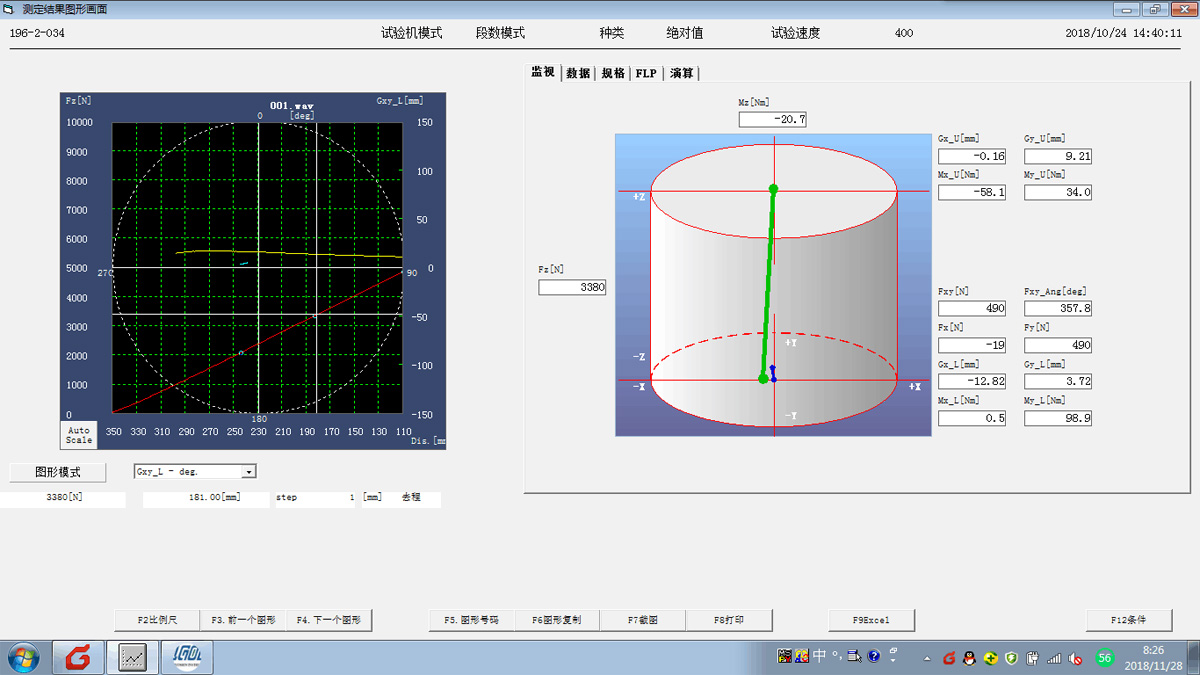

数据收集

可以收集X轴Y轴方向的测力、上下侧重心位置、测力合力、上下侧重心位置、测力合力、
上下侧力矩等测定数据，并且可以分别对其进行公差判定

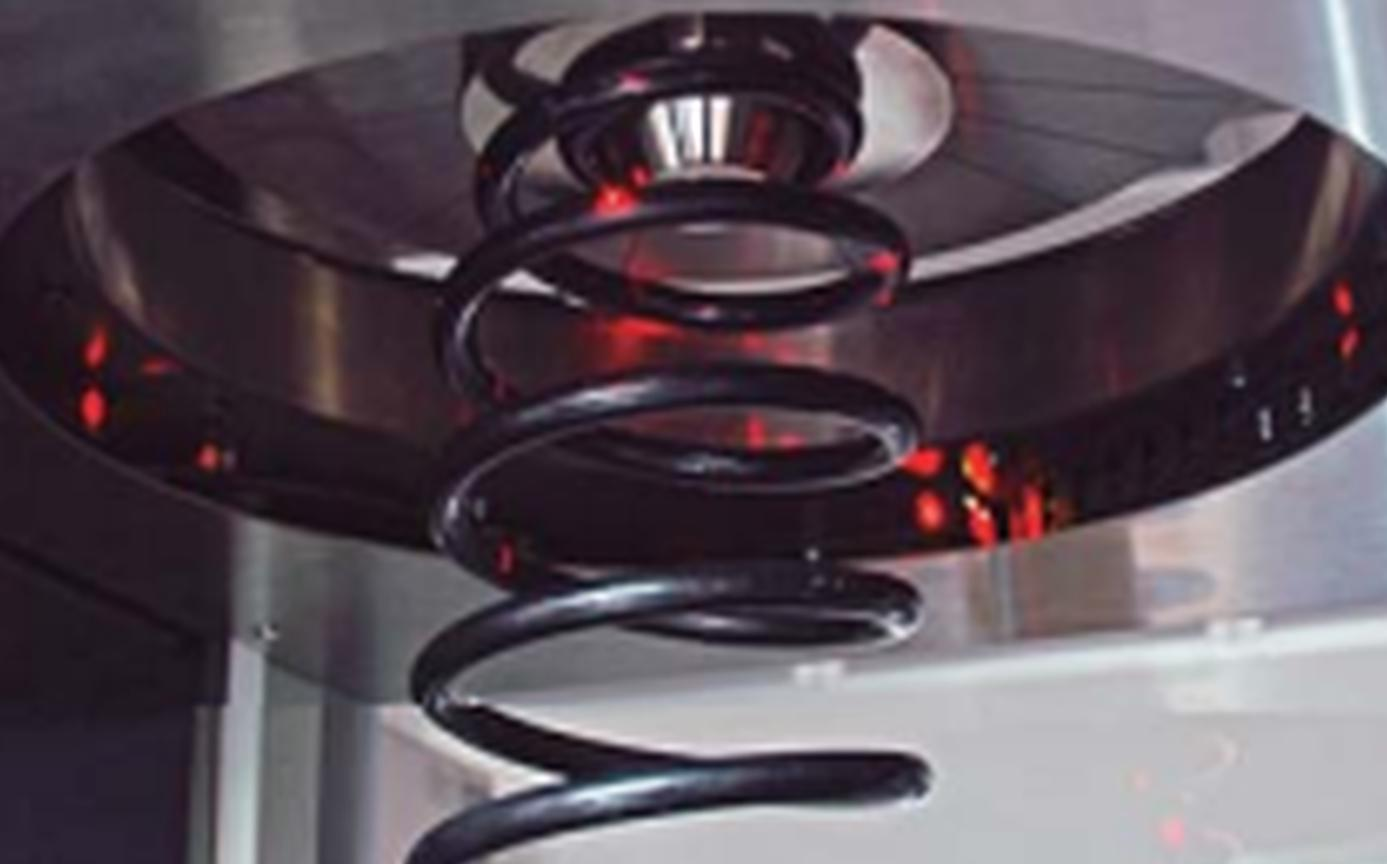

外径检测

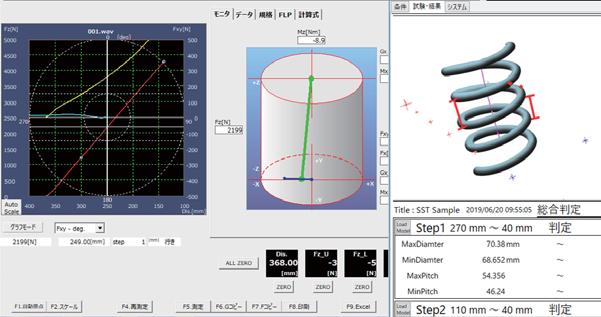

利用 4 台激光的外径测定图像通过独立的动作机构对通过独立的动作机构对压缩时的弹簧的形状压缩时的弹簧的形状进行全周扫描，进行3D化。

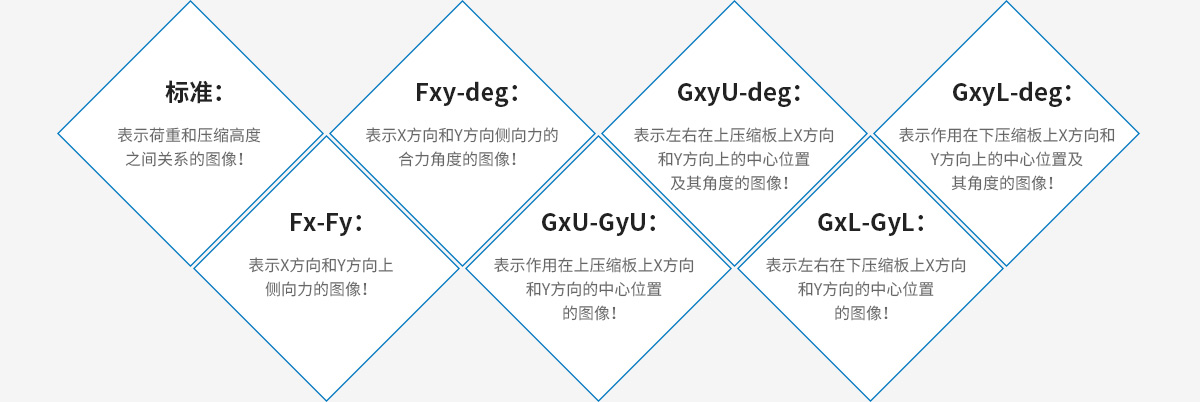

测定结果可以用多样化图像表示

操作视频

机台规格

对应规格	JISB7738引张、压缩试验机 1级
机台型号	SST-20KN	SST-50KN
行程	800mm
压盘尺寸	Ø250mm	Ø340mm
测试能力	Z轴:20KN/Fx轴:2KN/Fy轴:2KN	Z轴:50KN/Fx轴:5KN/Fy轴:5KN
软体语言	中文（简体、繁体）、英文、日文、韩文
最小行程移动量	0.01mm
长度精度	±（0.05+0.001L）mm以內（L表示任意長度mm）
压缩速度	10~2000mm/min
压缩控制	精密滚珠丝杆和伺服马达控制
移动速度	高速：速度1000（mm/min）按一下移動1mm 中速：速度100（mm/min）按一下移動0.1mm 低速：速度10（mm/min）按一下移動0.01mm
	荷重精度	指示值1％以內
	单位选择	N、kN（海外规格包括 kgf、lb、in等）
紧急停止保护措施	上下移动时有最大移动范围限制
	设有紧急停止按钮
	超重自动停止
	安全护门打开自动停止
控制方式	安全护门打开自动停止
电源电压	AC220V	AC220 3P
功率	1500VA	3000VA
外部尺寸	W920D670H1800mm	W990D770H1820mm
重量	约650kg	约750kg
