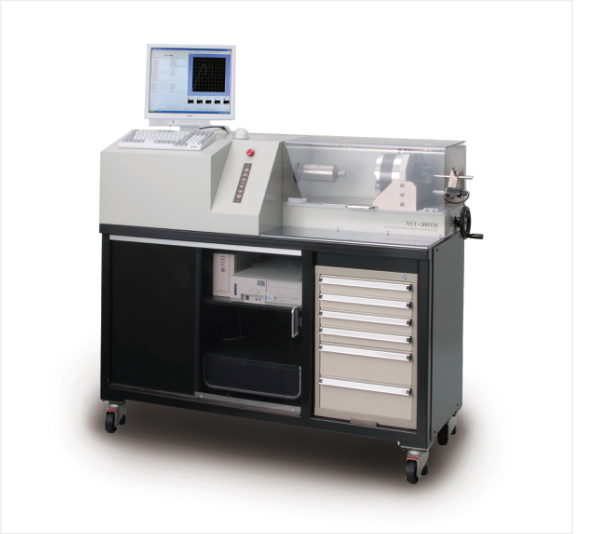

NST螺丝锁紧力试验机

详情说明

NST

螺丝锁紧力试验机

本机是专用于锁紧力的试验，它是采用了JIS B 1084规格所列的测试项目：
锁紧轴向力、锁紧力扭力、螺丝部的扭力、锁紧力回转角、螺丝伸长率等
的要求而设计出的。

产品特点

★ 本机是专用于锁紧力的试验，它是采用了JIS B 1084规格所列的测试项目：锁紧轴向力、
锁紧力扭力、螺丝部的扭力、锁紧力回转角、螺丝伸长率等的要求而设计出的。★ 本机和个人计算机直接连机，测试时能够立刻取得数据的曲线图形，并打印出来。★ 设定条件的保存和测试结果数据的保存，均可简单地完成。★ 并可藉由EXCEL等报表软件之使用，将数据做成客户所指定的测试结果报表，满足各种
不同用户的需求。

螺丝锁紧力试验机

★ JIS B 1056、JASO F 106-96所规定的“止滑螺帽的扭力试验”也可以测试，
是一部最高在30rpm转速的试验中能满足JASO、ISO、JIS等规范的专业机种。★ 一次的测试，可以同时测得回转角-扭力转向力曲线图、扭力-转向力曲线图、
伸长率-扭力轴向力曲线图、伸长率-扭力转向力曲线图。依据所测得资料，可以
计算出扭力系数，摩擦系数等各式各样的结果资料！★ 测试项目：锁紧轴向力、锁紧扭力、螺丝部扭力、螺丝伸长率、锁紧回转角。★ 计算结果：扭力系数；螺丝面、底面摩擦系数；综合摩擦系数；SNACK点；
降伏锁紧轴力、扭力；最大锁紧轴力、扭力

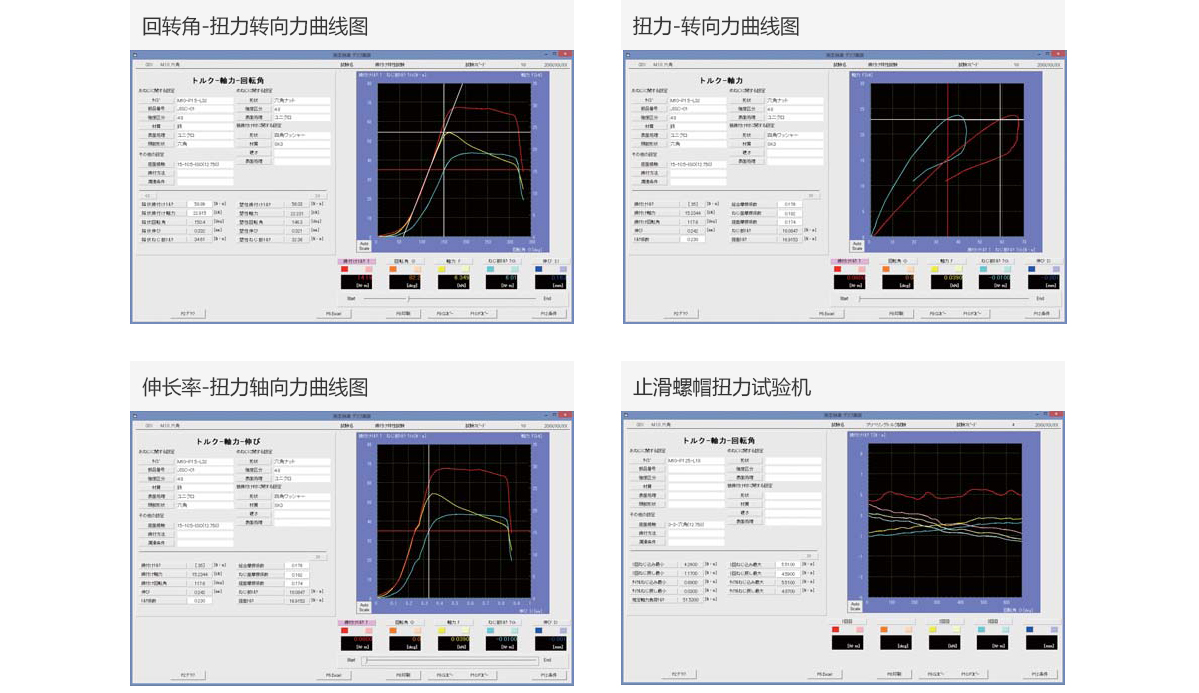

软体介面

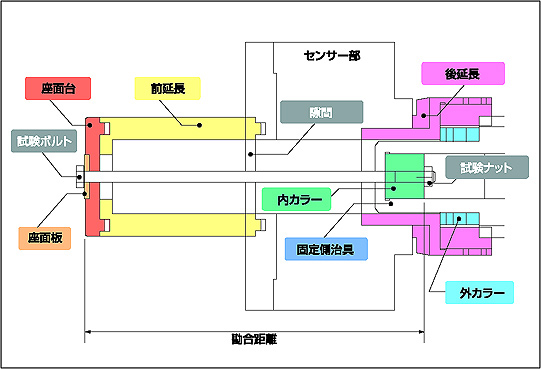

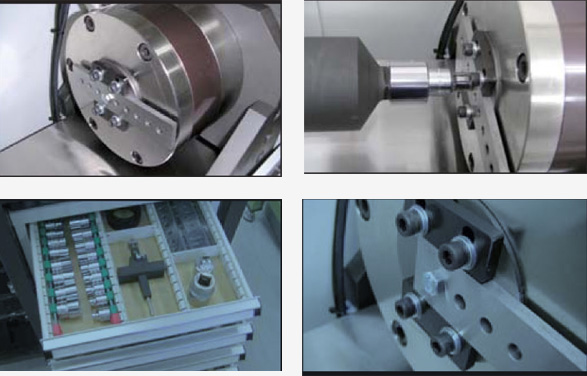

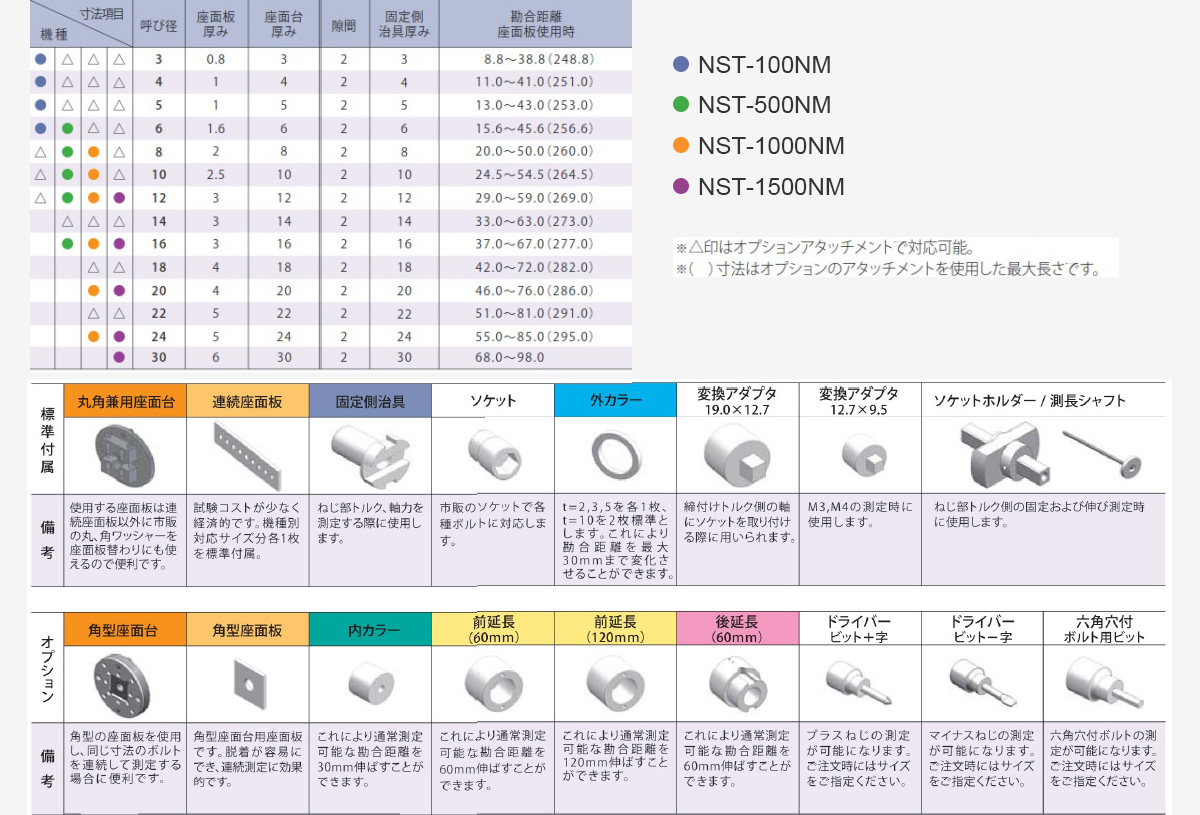

附属治具一览表

操作视频

机台规格

型式		NST-100NM-J	NST-500NM-J	NST-1000NM-J	NST-1500NM-J
试验机回转速度		0.05～40 rpm (20～14400 deg/min)			0.05～20 rpm (20～7200 deg/min)
最大锁紧扭力		100 Nm	500 Nm	1000 Nm	1500 Nm
最大锁紧力（轴向力）		50 kN	100 kN	250 kN	350 kN
最大保持扭力		100 Nm	300 Nm	750 Nm	1000 Nm
显示	锁紧扭力	100.000 Nm	500.00 Nm	1000.00 Nm	1500.0 Nm
	轴力	50.000 kN	100.000 kN	250.00 kN	350.00 kN
	保持力矩（螺纹部分扭矩）	100.000 Nm	300.00 Nm	750.00 Nm	1000.00 Nm
	角度	-9999.9～9999.9 deg
	伸长率	0.000～10.000 ㎜
机台尺寸（不含LCD）		W 1350 x D 515 x H 1110 （LCD除く）		W 1620 x D 618 x H1335 （LCD除く）	W 1890 x D 625 x H1260 （LCD除く）
电源		3φ200Ｖ 20A		3φ200Ｖ 30A	3φ200Ｖ 30A
机台重量		約400 kg		約500 kg	約650 kg
