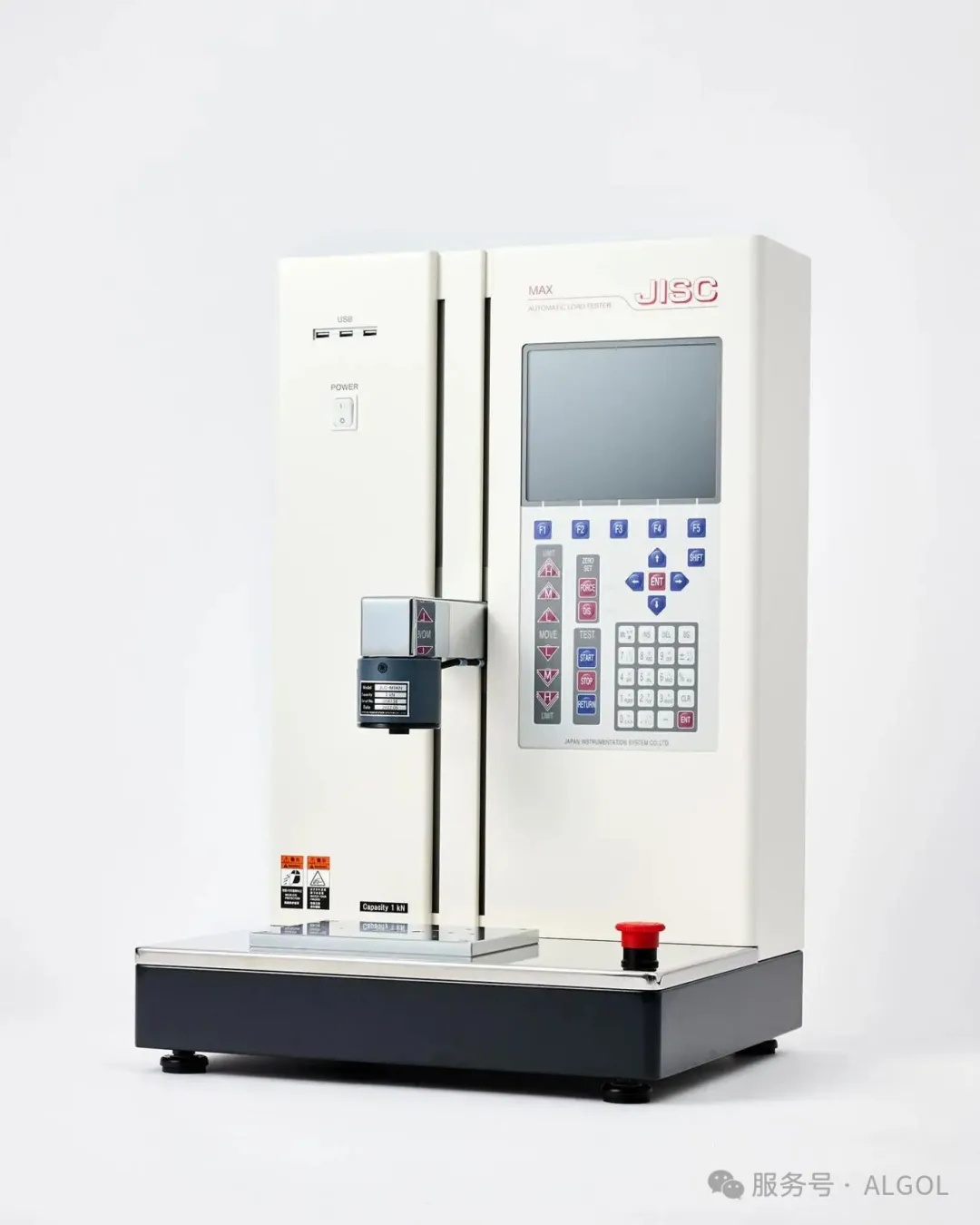

MAX-1KN按键开关

MAX系列荷重试验机，累计三十余年的技术结晶，本系列产品用于电脑、手机、游戏机、数码相机、遥控器、打印机、连接器、汽车音响、导航仪、娱乐系统等相关行业，是所有【荷重-行程】测试机中功能最齐全，测试项目最完整，应用性最强大的顶级设备。不但节省仪器设备成本，更真正展现多用途、智慧性的特性，除了高精度、高稳定性、更可针对特殊的要求来升级软体。

精密按键开关测试

测试曲线存于计算机可自行放大、缩小取点;

检验报表可直接转为Excel 等文书格式（不需再输入）;

测试资料存于USB(测试次数不限制),测试条件可以由计算机设定;

Peak Force、Return Force 、Distance 及Click 率等，可直接显示；

可连接计算机直接打印及储存荷重曲线图检查报告；

可测定Fp、 Fc 、Fr、 Fm、 Cc 、Cr、 F1、 F2、 F3 、F4、 S1、 S2、 S3 、S4 接点导通；

按键开关测试规格

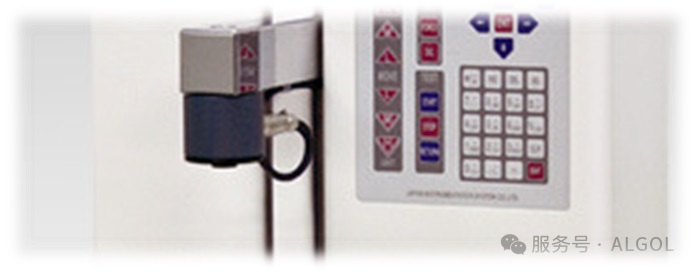

1)按键、开关或弹片测试选用荷重元为JLC-M10N、20N、50N（可选用）

2)测试速度：0.001-1000mm/min 行程最小读值是：0.001mm

3)荷重精度：显示值的0.5%荷重最小读值：0.0001N（10N为例）

4)适用测试产品：键盘、鼠标、 触模屏、微动开关、旋扭按键、金属弹片、各类按键等

按键测试治具图片

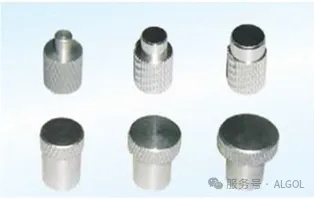

1)常规按键用平头治具，针对大小不同产品，根据接触面选择不同直径的平头治具，标准平头的选择范围有: 2mm/4mm/6mm/8mm/10mm/12mm

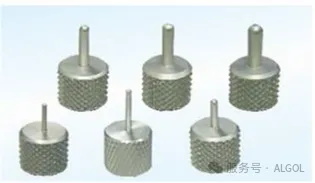

2）金属弹片类按键常规选用倒R 角治具，规格有：1.0mm.5 mm\ 2.0 mm（或按要求订制）

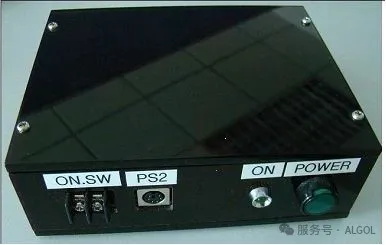

拓展按键导通测试—导通信号盒

3)针对按键的导通测试用外接式导通信号盒（可选择增加）

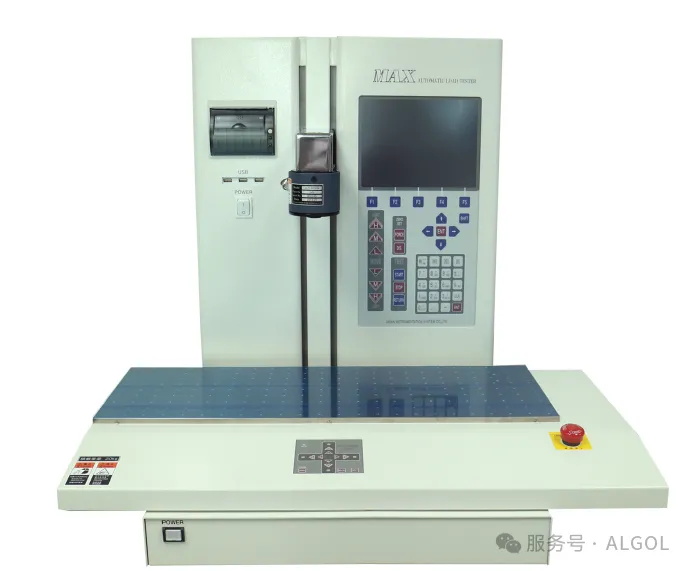

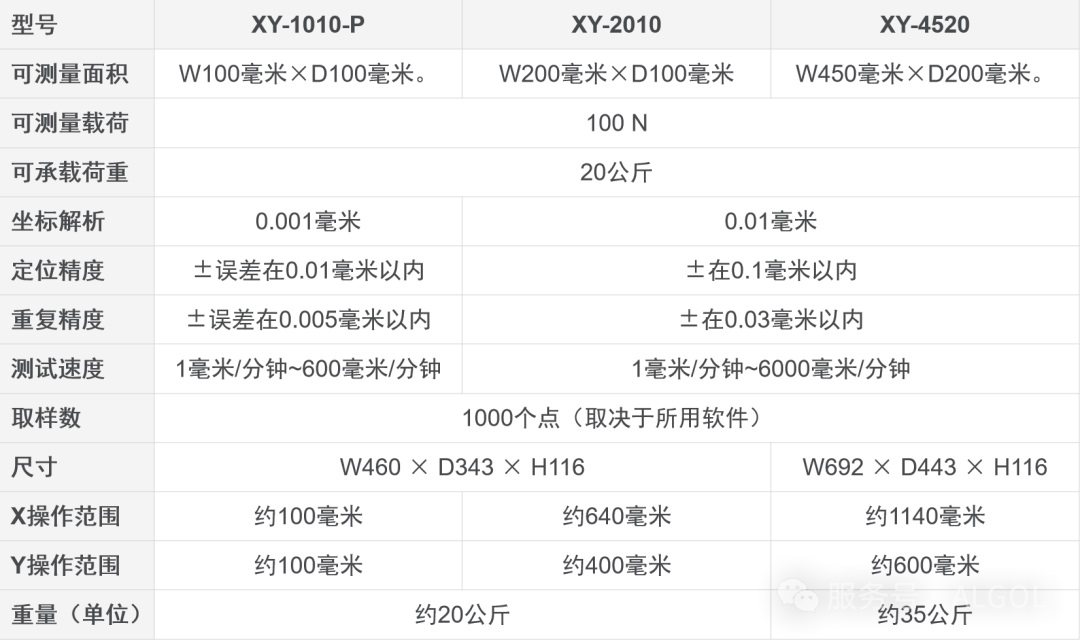

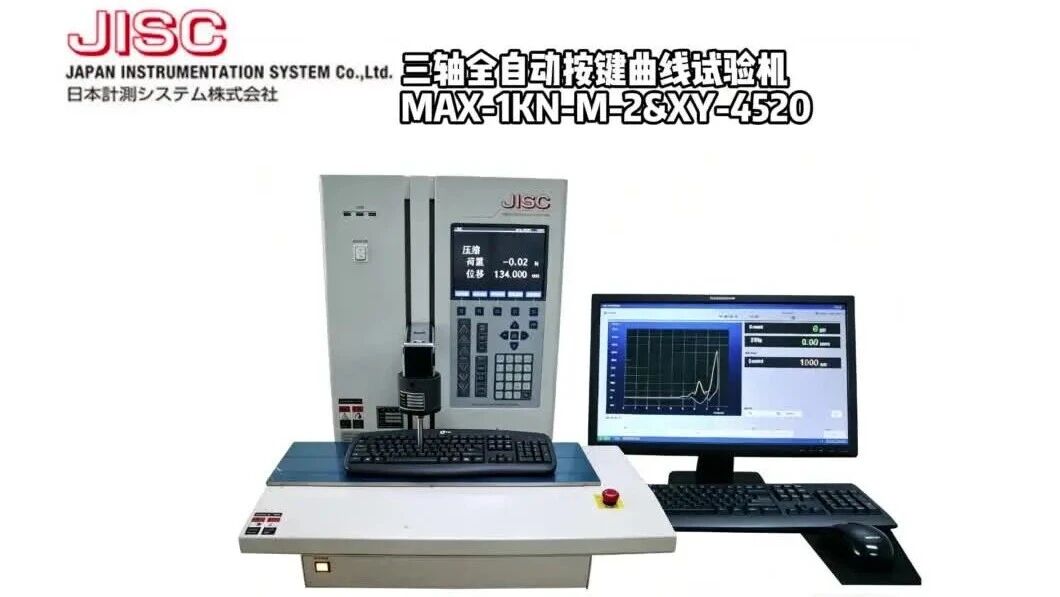

拓展全自动测试—XY移动台

XY轴全自动多点自动定位,实现全自动测试对位功能，可测试项目:屏幕多点静压、全自动键盘手感测试、Pogopin全检等

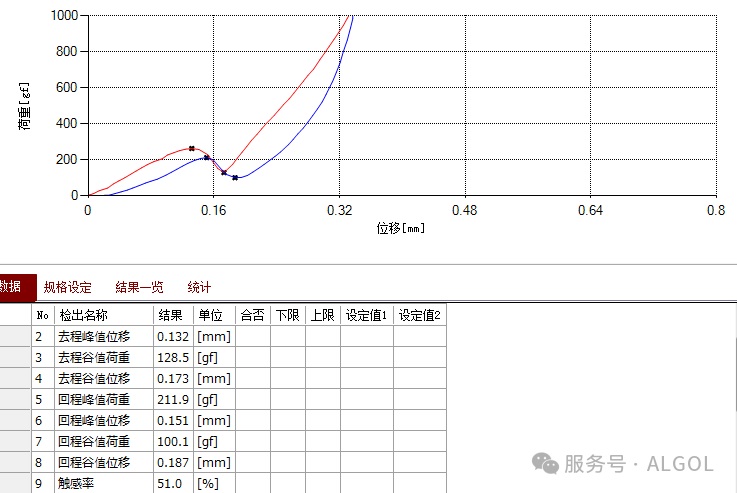

按键结果图片

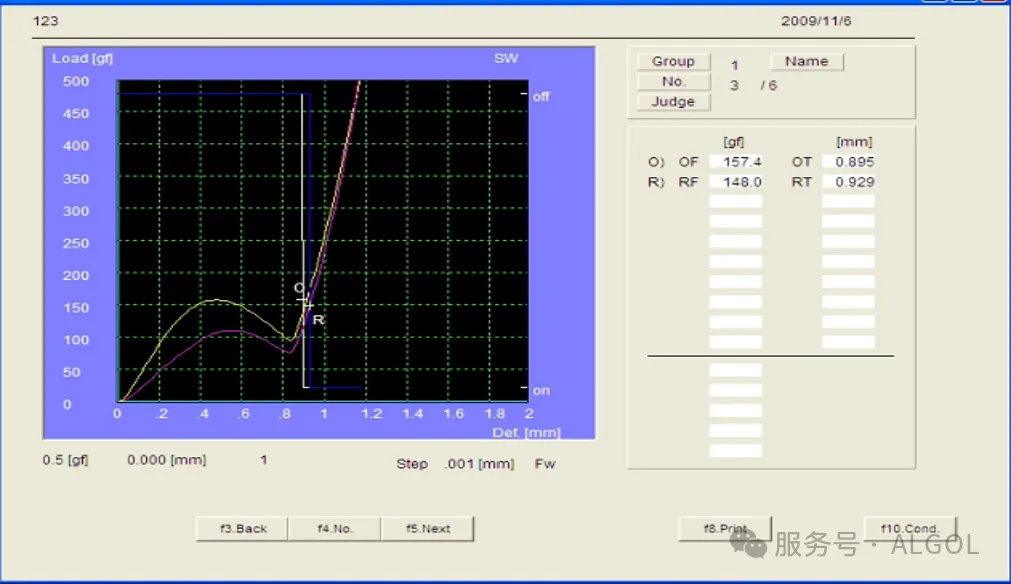

导通测试曲线图--开关ON点、OFF点信号

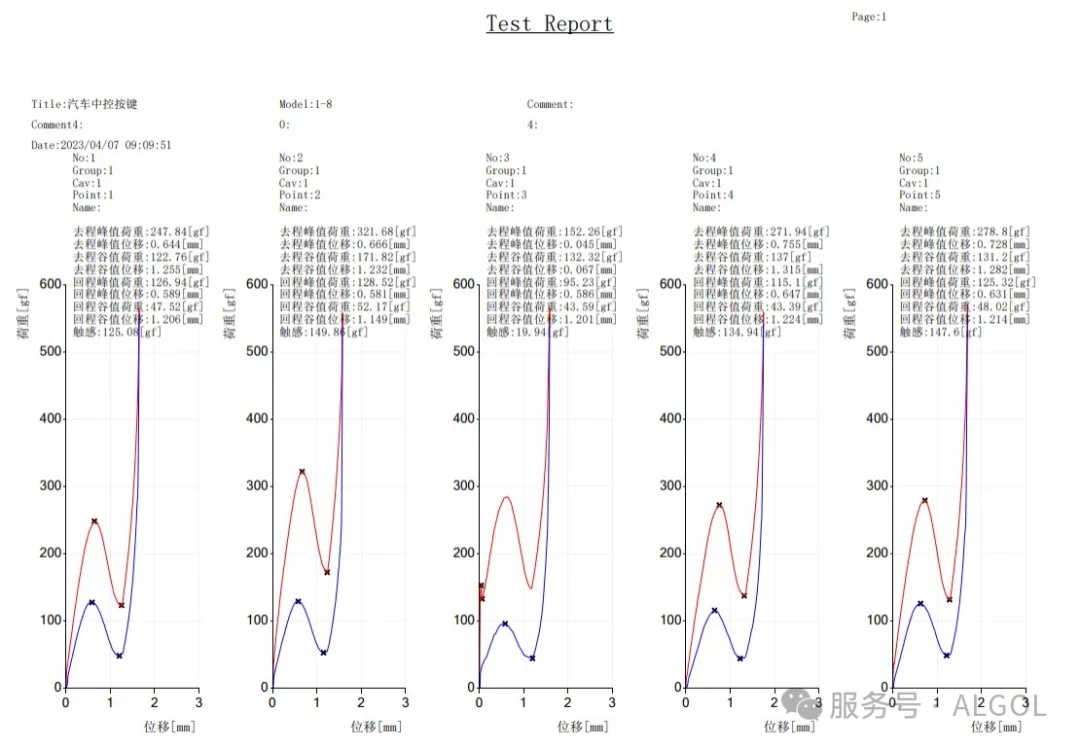

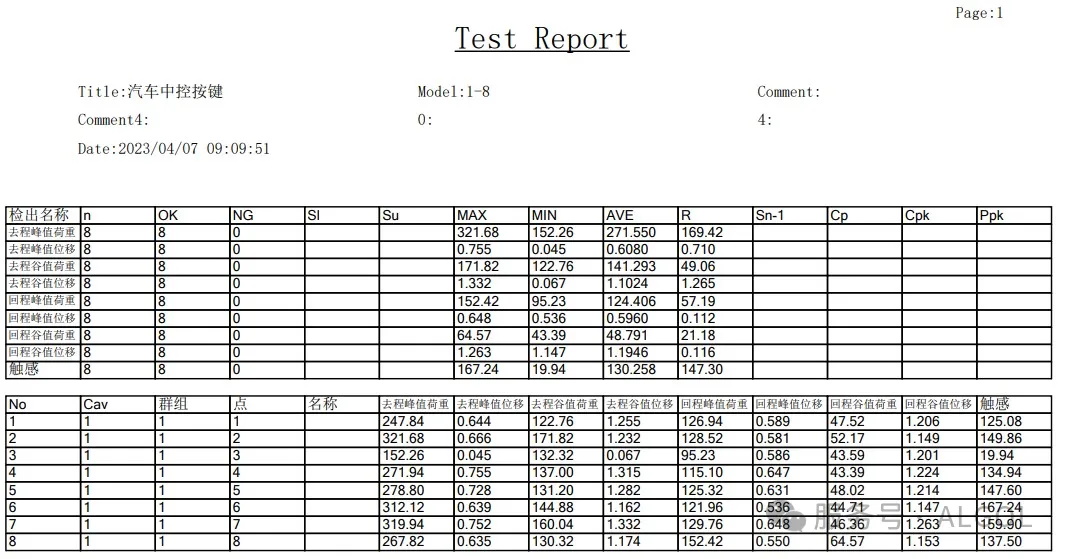

多笔按键曲线报告

多笔数据报告输出
