    MAX全自动多功能测试机

     详情说明
    MAX

    MAX

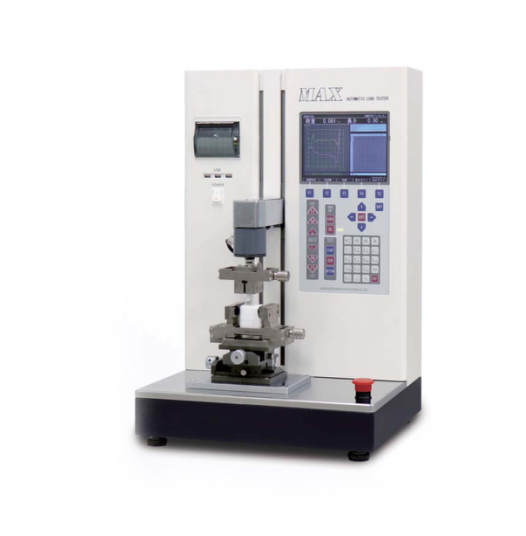

    全自动多功能测试机
    连接器测试模型结合了基于高精度自动荷重试验机(MAX-1 KN - P)的选项。
    位移的准确性很高,“Tawami测量”也可以选择“绝对值测量”。
    测试速度也可以自由设定在0.001~1000 mm / min之间,它是台式紧凑型机身,
    即使安装位置也不会有问题 。
    全自动多功能测试机更方便

    高密度LED液晶显示屏

    配备触屏全彩色液晶。测量结果图表也可以显示。

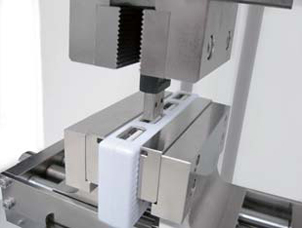

    插拔特性试验

    通过实时波形来确认连接器插入
    时的“荷重值-位移值”也可以

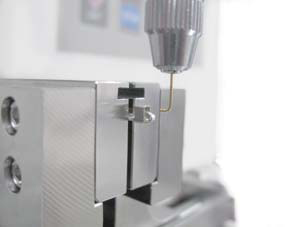

    测试单个销的插入力和插拔出力

    弹簧压测试

    用高精度试验机可以高精度地
    测定细微变化位的行为。
    ※长度解能=0.001毫米
    ※专用治具可特别订制

    反复插拔耐久考试

    波形数据最多可保存30,000次。
    也可以使用持久模式耐久模式和
    单笔记录。
    *请理解在做耐久测试时滚珠丝
    杠的磨损等注意点。

    破坏力试验
    (强度检验)

    测试连接器的压缩强度和
    拉伸强度。支持多种连接器
    形状测量。
    ※专用治具另行商量。

    接触阻抗力测试

    可同时测定“荷重-变位-抵抗”。它与摄像头连在一起,也可以进行微调。
    ※电阻计/·摄像头是选配件。”需要电脑软件配套支持。”
    可使用一个摄像头,来放大确认。

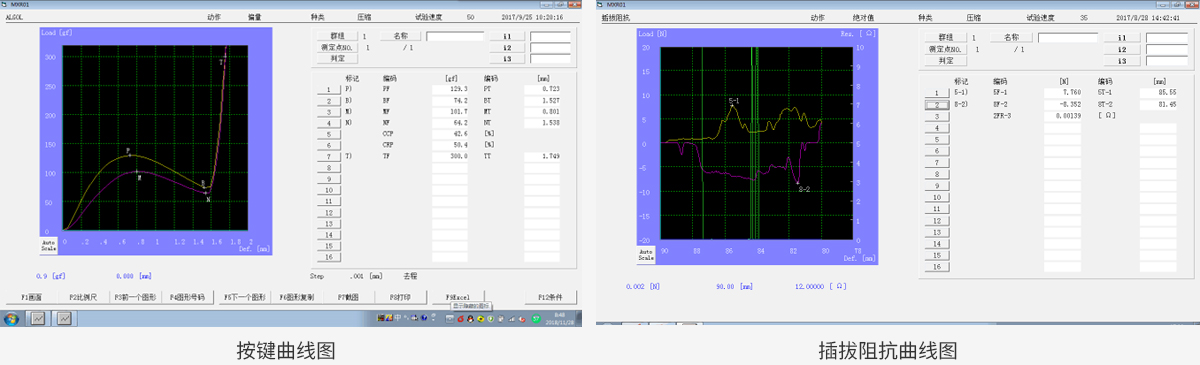

    软件介面图
    机台规格

    样式

    MAX-1KN

    MAX-5KN

    MAX-10KN

    MAX-20KN

    MAX-50KN

    MAX-100KN

    试验机容量

    1KN

    5KN

    10KN

    20KN

    50KN

    100KN

    形状

    桌上型

    桌上门型

    床置门型

    适应规范

    JIS B 7721 引张压缩试验机05级(最高等级)

    行程

    300 mm

    600mm

    800mm

    800mm

    900mm

    900mm

    升级版

    N型

    M型

    P型

    长度分辨率

    0.01mm

    0.001mm

    0.001mm

    长度精度

    ±(0.02+0.0001L)mm以内(L为任意长度mm)

    ±(0.01+0.0001L)mm以内(L为任意长度mm)

    测头移动速度

    0.001~1000mm/min

    测头移动控制

    精密滚珠螺杆及伺服马达控制

    依据移动键移动

    上升/下降

    低速速度

    寸动

    N

    M

    P

    高速

    600mm/min

    1.00mm

    1.000mm

    中速

    60mm/min

    0.10mm

    0.100mm

    低速

    6mm/min

    --

    --

    可登录传感器数

    最多可设定5个传感器切换使用

    显示范围切换

    2段式自动切换(切换点为传感器的1/10容量)

    荷重分辨率

    荷重元容量的1/10以下→10万分之1
      荷重元容量的1/10以上→1万分之1

    取样速度

    1msec  1000回/秒

    荷重精度

    JIS B 7721 引张压缩试验机05级 相对精度误差0.5%以下

    单位选择

    mN、N、KN(国际标准kgf、gf、lbf)

    保护停止功能

    依上、下极限开关停止依软件设定之上、下极限功能停止
     按下STOP键或非常停止开关停止
     O.L停止--超过设定上限而停止

    表示部

    液晶
    背光寿命
    外部尺寸
    显示区域
    显示像素数

    LED背光,带触摸屏的LCD(电阻膜型)
    70,000小时
    W 199.5×H 147.4毫米
    170.4×H 127.8毫米
    800 x 600点

    内置打印机

    热转印式点式打印机
    打印密度为8点/ mm
    有效印刷宽度72毫米
    印刷速度80毫米/秒

    接口



    模拟输出

    力(负荷),距离(位移)

    USB(PC)

    用于连接个人计算机

    USB

    正面3个端口和背面3个端口共6个端口USB键盘·USB鼠标·USB存储器·可连接USB兼容卡尺

    COM

    用于连接外部设备

    I / O端口

    光电耦合器隔离输入/输出

    + 8个常用输入和8个输出

    接口的功能取决于测试程序

    记录媒体

    内置CF卡/ 16 G字节
    可以连接USB存储器

    电源电压

    单相AC100V~120V or AC200V~240V

    单相AC200V~240V

    三相AC200V~240V

    最大消费电力

    300VA

    500VA

    1000VA

    2000VA

    3000VA

    重 量

    约60kg

    约190kg

    约280kg

    约520 kg

    尺 寸

    W

    460

    937

    1003

    812

    D

    400

    400

    503

    500

    H

    702

    1160

    1443

    1927

    样品底座(mm)

    宽度

    460

    420

    413

    497

    深度

    245

    280

    340

    350
